La foudre est un danger naturel qui peut causer des dommages importants aux systèmes de panneaux solaires. Sans protection adéquate, la foudre peut entraîner des réparations coûteuses, des temps d'arrêt du système ou même des dommages permanents à votre installation solaire. Dans ce blog, nous aborderons des stratégies complètes pour protéger vos panneaux solaires et votre onduleur contre la foudre.
Comment protéger les panneaux solaires de la foudre ?

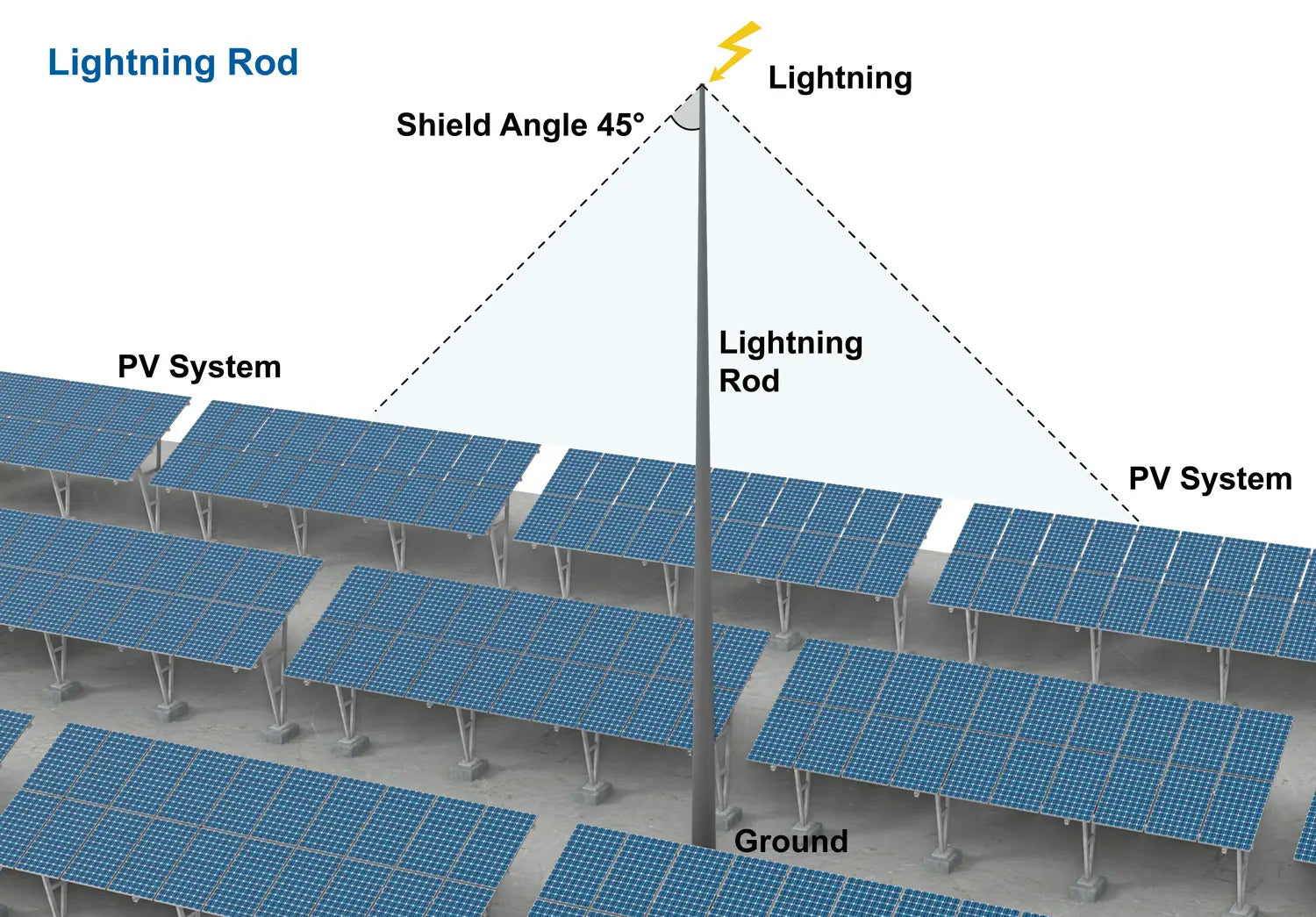

1. Installez des paratonnerres pour une protection contre les coups directs
Les paratonnerres sont des tiges métalliques installées à proximité des systèmes solaires pour attirer la foudre, dirigeant ainsi le courant électrique en toute sécurité dans le sol.
Étapes pour installer efficacement des paratonnerres :
- Placement: Assurez-vous que le paratonnerre est positionné plus haut que les panneaux solaires pour fournir un cône de protection.
- Mise à la terre: Connectez la tige à un système de mise à la terre avec un câblage robuste. Cela garantit que le courant électrique se disperse en toute sécurité dans la terre.
- Pose professionnelle : Engagez des électriciens agréés pour l’installation afin de garantir la conformité aux codes du bâtiment locaux.

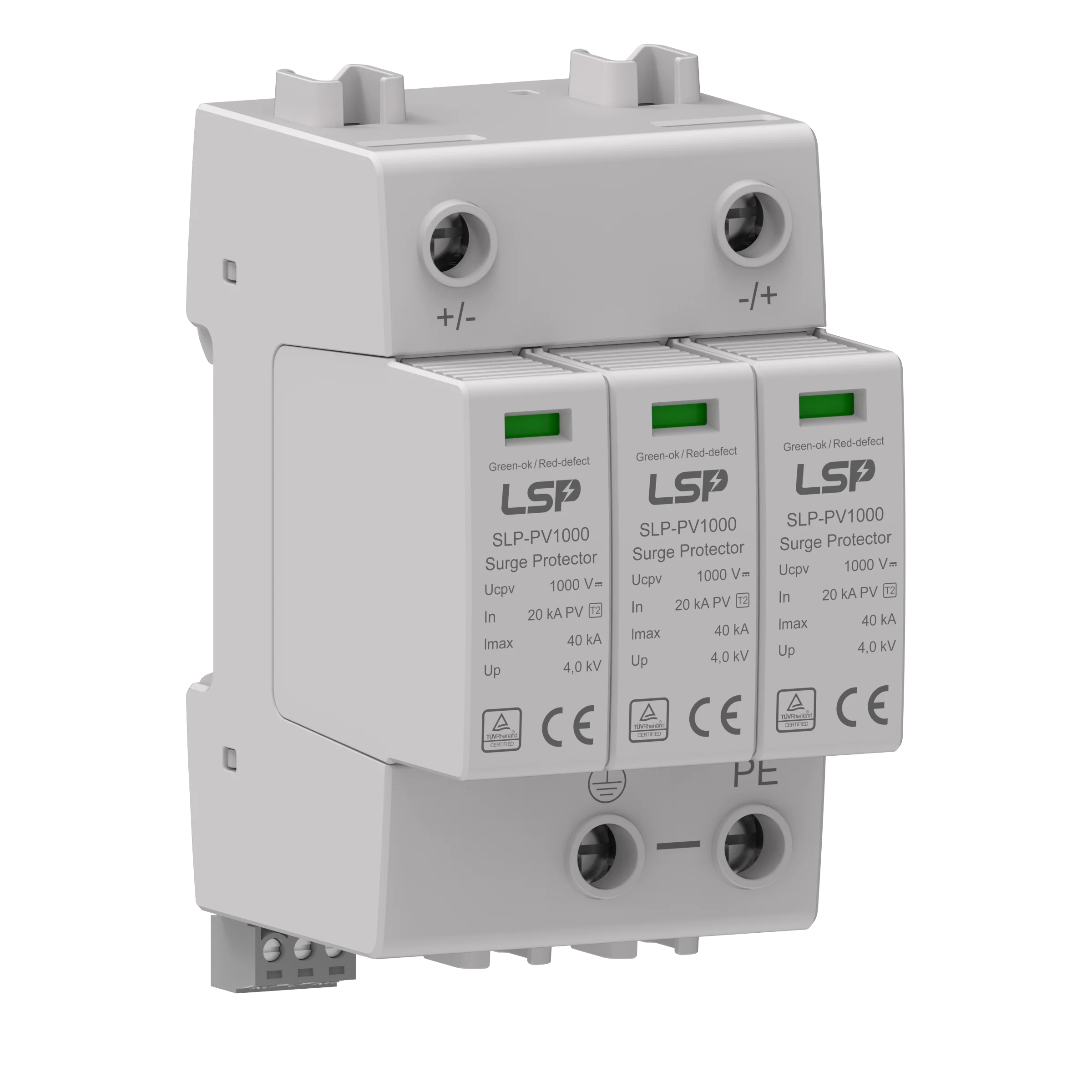

2. Utilisez des dispositifs de protection contre les surtensions (SPD)
La foudre peut provoquer des surtensions qui se propagent dans les câbles électriques et endommagent les composants sensibles comme les onduleurs et les batteries. Les parasurtenseurs agissent comme un bouclier, absorbant l'excès de tension et l'empêchant d'atteindre les parties critiques de votre système.
Comment mettre en œuvre une protection contre les surtensions :
- Installer des parafoudres dans des emplacements clés : Placez-les au niveau de l’onduleur, de la boîte de jonction et de la batterie pour protéger tous les composants vitaux du système.
- Sélectionnez des SPD de haute qualité : Recherchez des appareils avec des cotes énergétiques élevées et des certifications de fiabilité.
- Effectuez un entretien régulier : Inspectez périodiquement les SPD pour vous assurer qu'ils restent fonctionnels après des surtensions.

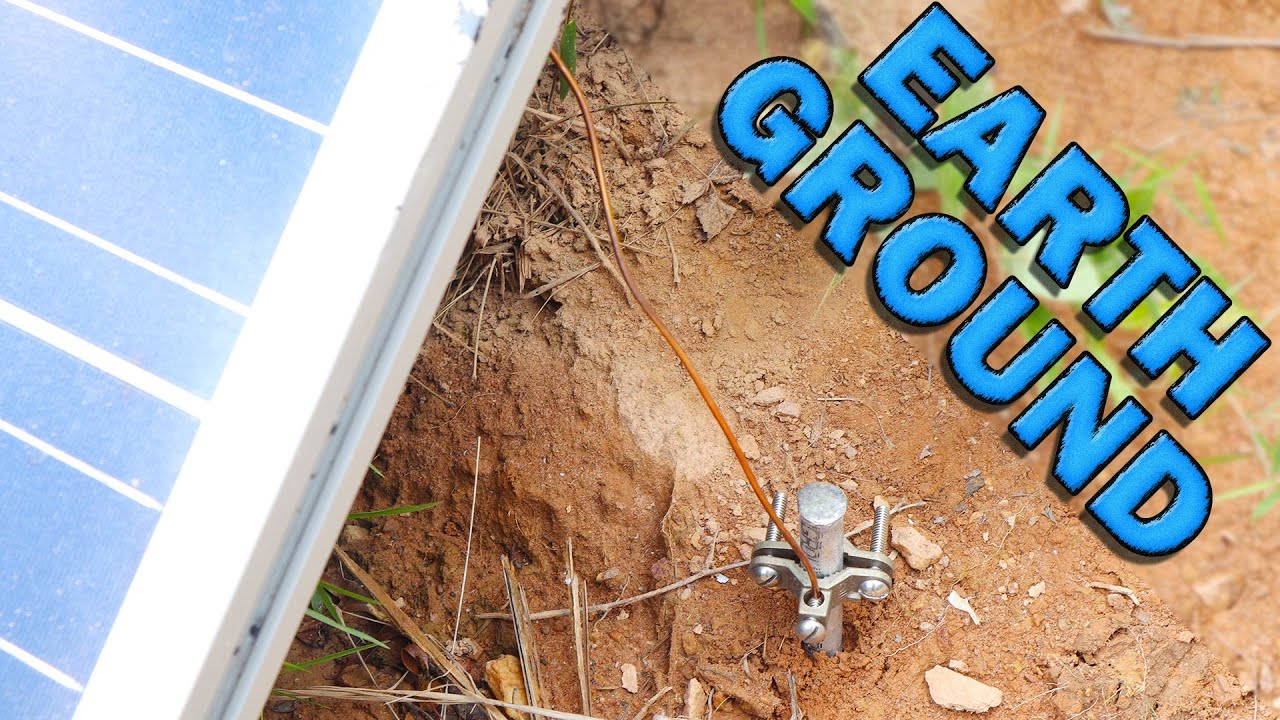

3. Assurez une mise à la terre correcte de votre système
La mise à la terre relie le système de panneaux solaires à la terre, offrant ainsi un chemin sûr pour l'excès d'énergie électrique en cas de foudre ou de surtension.
Bonnes pratiques pour la mise à la terre :
- Connectez tous les composants : Utilisez un câblage en cuivre ou en aluminium robuste pour mettre à la terre les panneaux, les cadres de montage et les composants électriques.
- Installer des tiges de mise à la terre : Ces tiges doivent être enfoncées profondément dans le sol pour disperser efficacement les courants électriques.
- Inspectez régulièrement : Recherchez des signes de corrosion ou de connexions desserrées, car ils peuvent compromettre l’efficacité de la mise à la terre.
4. Envisagez un système de protection contre la foudre (LPS)
Un LPS intègre plusieurs composants de protection, notamment des paratonnerres, des mises à la terre et des parasurtenseurs, dans un mécanisme de défense unifié.
Avantages d'un LPS :
- Protection complète contre les coups directs et les surtensions.
- Risque réduit d’incendie ou de dommages structurels.
Comment configurer un LPS :
- Travaillez avec des professionnels agréés pour concevoir et installer un système adapté à votre configuration solaire.
- Assurez-vous que tous les composants répondent aux normes de sécurité nationales.
- Effectuer un entretien annuel pour maintenir le système en parfait état.
5. Atténuer les risques dans les zones à haut risque
Les installations solaires situées dans des régions sujettes aux orages ou dans des endroits surélevés sont plus vulnérables à la foudre.
Stratégies pour les zones à haut risque :
- Pour les systèmes montés sur le toit : Améliorez votre protection avec un LPS et des paratonnerres.
- Pour les systèmes montés au sol : Utilisez des conceptions à profil bas et maintenez une distance de sécurité avec les structures hautes.
- Investir dans des systèmes de surveillance : Installez des capteurs pour détecter et vous alerter des dommages potentiels causés par la foudre.
6. Obtenez une couverture d’assurance complète
Malgré la mise en place de mesures de protection, il existe toujours un risque résiduel de dégâts causés par la foudre. L'assurance peut contribuer à couvrir les frais de réparation ou de remplacement.
Ce qu’il faut rechercher dans une politique :
- Couverture contre les coups de foudre directs et les surtensions.
- Inclusion de composants électriques et structurels.
- Un processus de réclamation clair pour garantir une indemnisation rapide.
Comment protéger l’onduleur de la foudre ?
I. Mise à la terre côté onduleur - mise à la terre de travail
Le système de production d'énergie photovoltaïque, toutes les pièces métalliques non conductrices de courant ainsi que la coque de l'équipement doivent être mis à la terre. Mise à la terre du travail : un seul onduleur doit être la mise à la terre du câble PE de l'onduleur, plusieurs onduleurs doivent être tous les onduleur solaire Câble PE ainsi que le cadre métallique du générateur photovoltaïque connectés à la même masse, afin de réaliser une connexion équipotentielle.
II. Mise à la terre côté onduleur - Mise à la terre de protection
Mise à la terre de protection : le côté gauche ou droit du corps de l'onduleur comporte généralement un trou de mise à la terre pour effectuer des mises à la terre répétées, afin de protéger l'onduleur et la sécurité de l'opérateur. La mise à la terre de protection du châssis de l'onduleur peut être utilisée individuellement avec une électrode de mise à la terre, mais peut également être partagée. avec le coffret de distribution équipé d'une électrode de mise à la terre (généralement), comme suit : mise à la terre côté onduleur - mise à la terre de protection.
Afin d'améliorer la résistance à la corrosion de la borne de mise à la terre, il est recommandé qu'une fois l'installation du câble de terre terminée, l'extérieur de la borne de mise à la terre soit recouvert de silicone ou peint pour plus de protection.
En outre, afin de garantir l'efficacité de la protection contre la foudre du système photovoltaïque domestique, il faut également prêter attention aux points suivants pour la protection contre la foudre du système photovoltaïque domestique :
Si la capacité du système est grande ou située dans une zone à fort impact de foudre, des paratonnerres supplémentaires doivent être installés à côté du réseau carré pour améliorer le niveau de protection contre la foudre du système ;
Il y a d'autres installations métalliques sur le toit (par exemple antenne de réception, chauffe-eau solaire, etc.), le circuit DC doit être aussi éloigné que possible et le rack PV ne doit pas entrer en contact avec celui-ci, et il est recommandé de prévoir des installations supplémentaires. des paratonnerres soient installés sur le toit ;
La zone du circuit série du système est aussi petite que possible pour réduire l'intensité de l'apparition de la foudre induite ;
Il est recommandé de créer un réseau de protection contre la foudre séparé pour le système photovoltaïque afin d'éviter l'intrusion de la foudre dans le système photovoltaïque via le réseau de protection contre la foudre du bâtiment ;
Réflexions finales
La protection de vos panneaux solaires contre la foudre est essentielle pour garantir des performances fiables et durables. En combinant paratonnerres, protection contre les surtensions, mise à la terre et assurance complète, vous pouvez minimiser les risques et maintenir une production d'énergie ininterrompue.
